烟气监测数据转IEC104规约对接电业局平台-国能赤峰生物发电项目
创始人
2025-05-31 01:16:01

1项目需求

项目背景：国能赤峰生物发电公司环保数据已经接入环保数采仪，通过HJ212协议接入环保局平台。
根据政策要求，需要将烟气数据上传转发并接入电业局平台。
烟气表为modbus协议/232接口，需转换IEC104协议转发至电业局平台。
现场环保数采仪配电箱
现场环保数采仪配电箱
环保数据报文截图 环保数据报文截图
目标报文:IEC104报文效果展示目标报文:IEC104报文效果展示

2项目方案

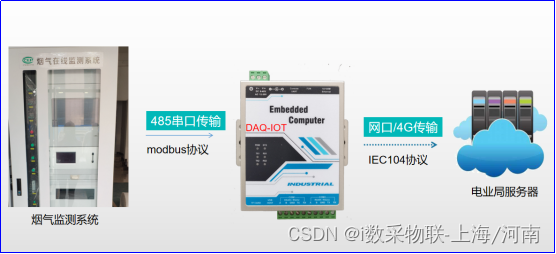

电业局接入方案示意图
电业局接入方案示意图

3项目实施

1.由数采物联网公司提供协议转换网关给客户。
2.客户收到网关后配合我司技术人员进行接线安装，并提供采集点表。由技术人员对协议网关进行远程配置。（见下图）
烟气点表数据单位说明
烟气点表数据单位说明
在这里插入图片描述

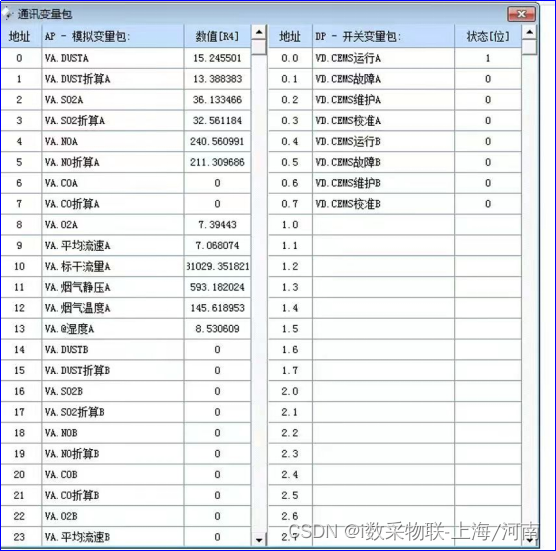

烟气数据点表示意图
在这里插入图片描述

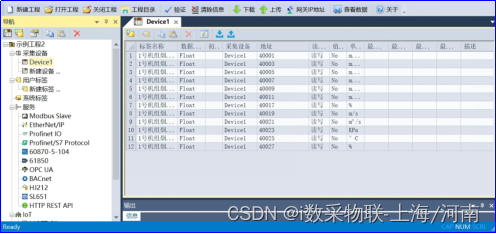

点表参数配置

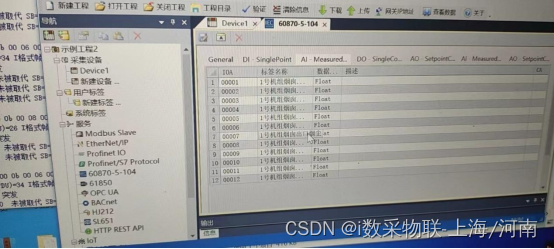

3.通过配置网关转换至104协议

在这里插入图片描述

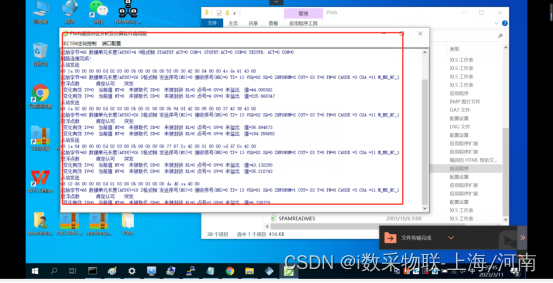

4.上传至电业局平台，因客户数据保密问题，用PMA协议软件仿真测试，见下图。
在这里插入图片描述
在这里插入图片描述
IEC10报文数据调试过程
在这里插入图片描述
