一．HIFI-PCBA总概述
RISCV-DSP芯片+高通QCC3x/5x系列蓝牙，配套蓝牙协议APTX，APTX-HD，APTX-LL，APTX-AD，LDAC，LHDC;外设功能支持U盘，SPDIF，K歌宝，SD卡，LED屏。

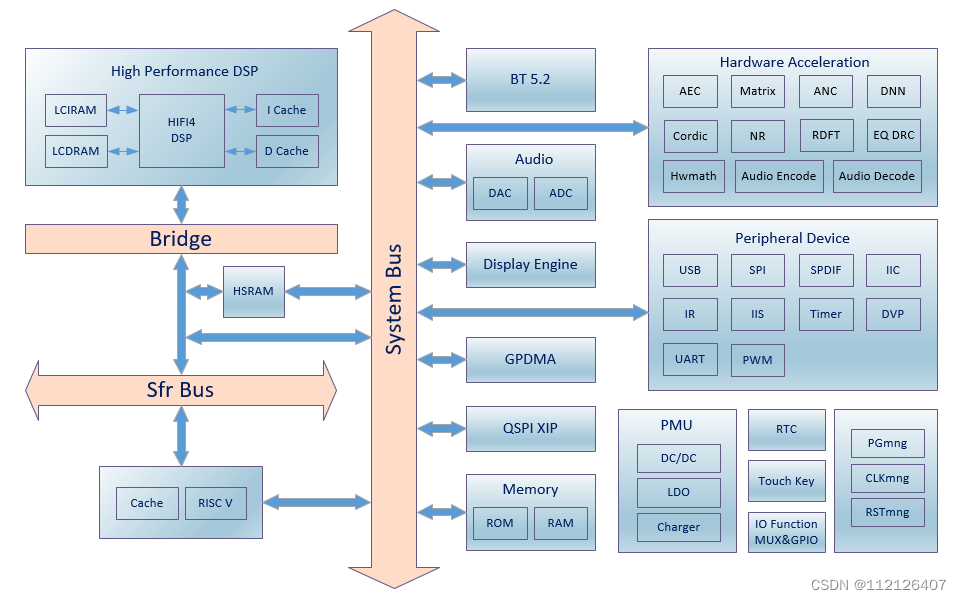

二．HIFI-PCBA主架构图：

三．HIFI-PCBA功能说明
1、核心板。根据项目需要，选择核心板。
2、VBAT供电接口与电源开关。
3、电流测试。测试芯片VBAT电流时，需将万用表串接在此接口；不需要测量电流时，须插上短接帽。
4、USB接口。a）作为芯片的下载接口；b)调试芯片USB功能时，可作为USB设备接口，如U盘接口。
5、SD/TF卡接口。正面是SD卡接口，背面是TF卡接口。
6、PWR按键。连接到芯片PWR引脚，根据软件配置，可实现PP/PWK,VOL+/NEXT,VOL-/PREV等功能。
7、ADKEY按键。连接到芯片GPIOx上，该IO为ADC CHx。根据软件配置，可实现PP,VOL+/NEXT,VOL-/PREV等功能。
8、板载MIC选择。通过插针，选择芯片的MICL或者MICR通路。注意，不是所有型号都支持MICL和MICR。
9、板载PA输出。调试音箱功能时，可通过板载PA进行外放，试听调试效果。
10、AUX音源输入。外部音源可通过该接口输入，给到芯片进行处理。
11、音频输出接口。DAC-VBF对应左侧接口，DAC-CAP对应右侧接口。
12、数码显示屏。可显示时间，音量，状态等。

四．Hifi-算法说明

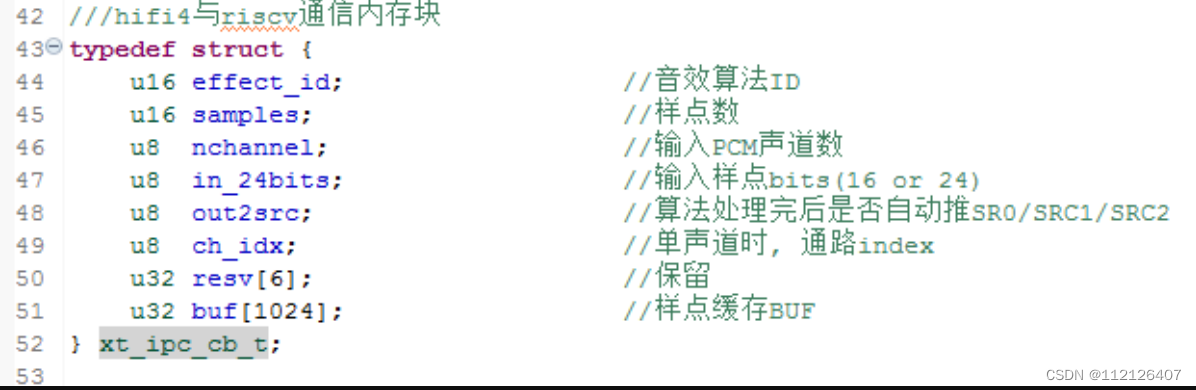

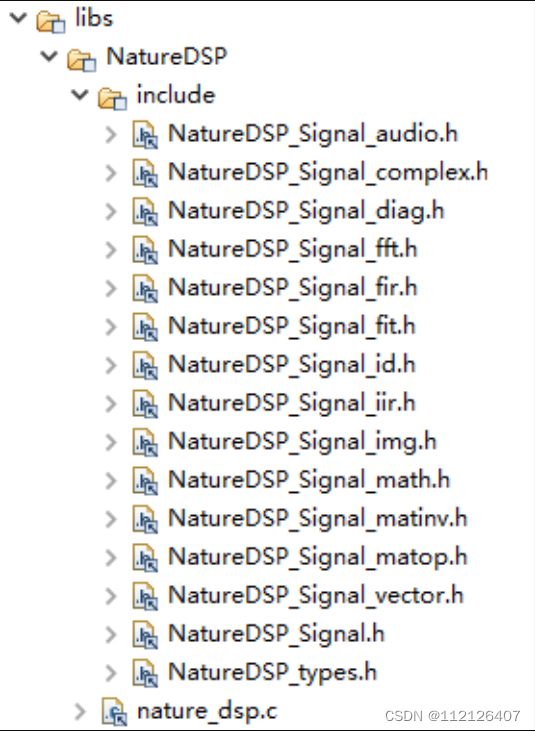

使用NatureDSP库为Candence HIFI4平台的高效科学运算相关的库，已经在我们平台上编译好且增加到project中，包括fft、fir、iir、math、matinv、image等算法模块。这些常用的科学运算函数，内部都是手工HIFI4指令优化的，效率极高，对于提升算力有很大的帮助。
