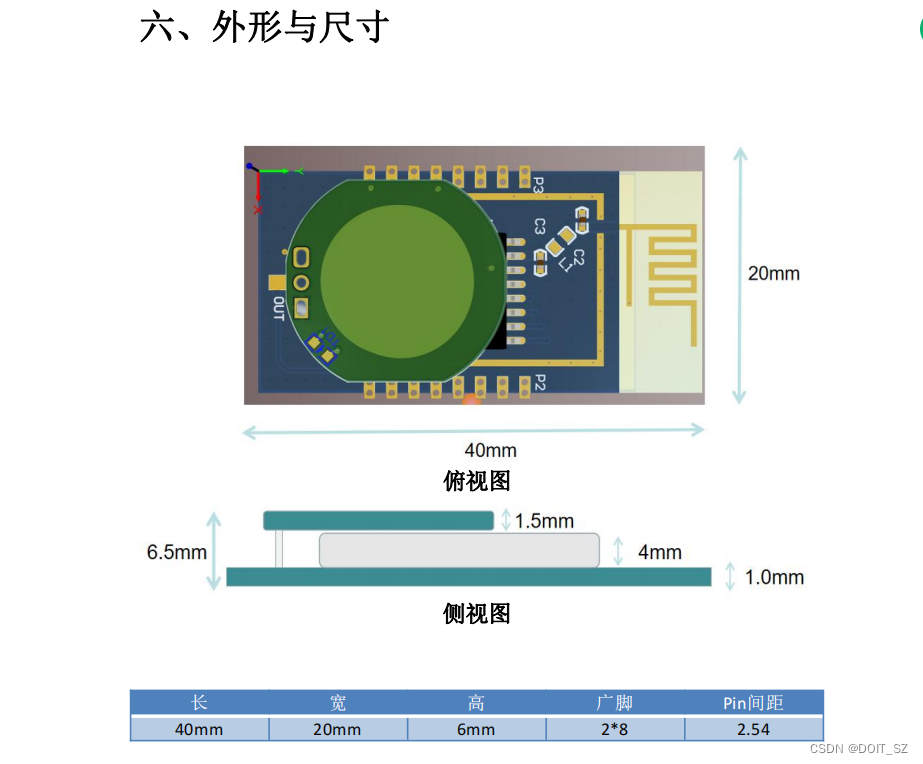

一、产品概述 1. 模块产品功能特点 蓝牙互动雷达模组是由5.8GHz雷达传感器与蓝牙广播模块组合成的多功能触发模组，主要由蓝 牙收发模块，外围接口，射频芯片和印制板天线构成，模块尺寸20*40mm。模组主要采用本公司的所 设计开发的小型化，低功耗，高性能的雷达芯片模组。芯片集成了5.8G收发电路，电源管理电路，智能 信号处理电路，蓝牙收发电路；集成度高，一致性非常好。大大降低传统模组尺寸和使用难度。该雷达 模组可穿透光照、降雨、扬尘、雾霾或雪霜 等不良天气探测物体，是一种全天候全天时工作的小型传感 器，可用于移动目标检测或人体存在检测等场景，广泛应用于照明，物联网，智能酒店、家居、办公、安 全等领域。尤其在太阳能照明，电池供电照明等领域有广泛应用。 本模块支持UART接口，并支持iBeacon 协议， 具有成本低、体积小、功耗低、收发灵敏性高等优点，只需配备少许的外围元件就能实现其强大功能，易于组网。 2. 模块特点 模组应用场景——在各种场景中，移动目标检或人体存在检测。 雷达信号能够感知识别有效范围内的人或动物。当雷达模组安装完成，模组有效探测区域内有运 动目 标被检测到，检测到数据可以通过配置发送到相关设备上，通道支持iBeacon，继电器，串口，还有IO口通讯 。

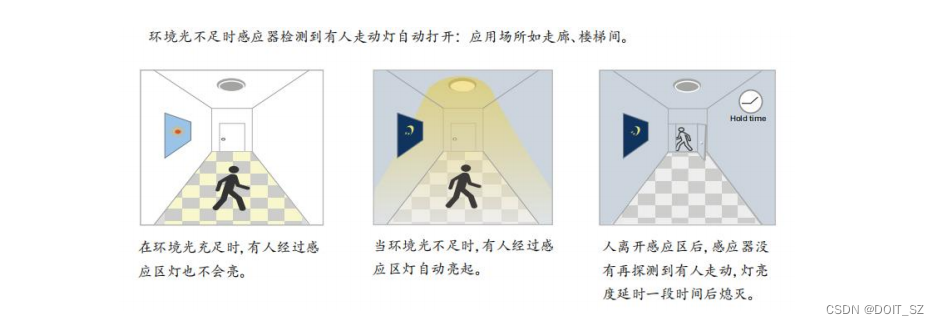

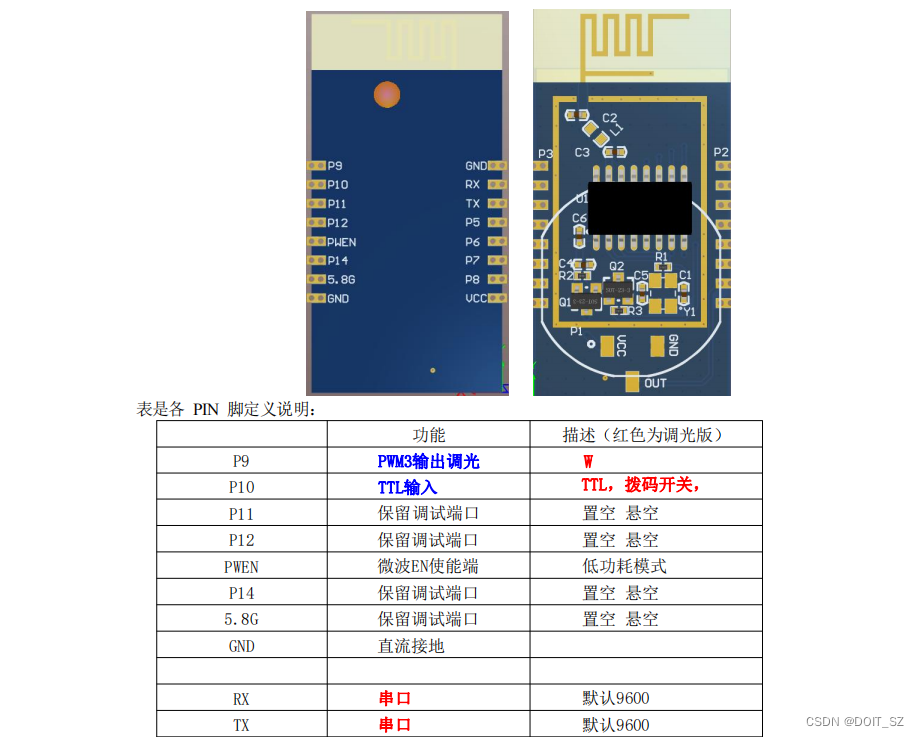

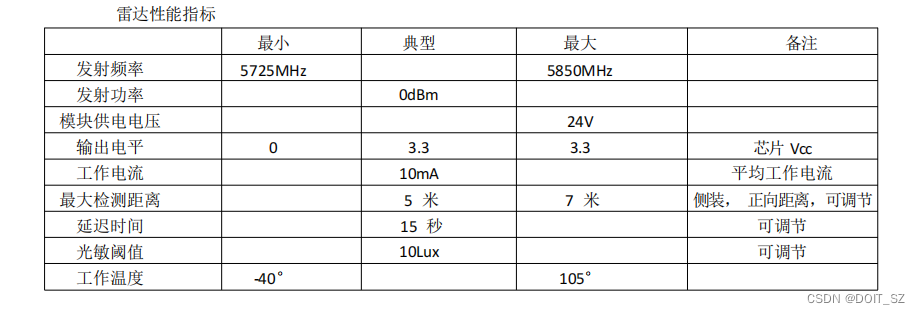

模组设置支持 环境光检测门限，一部分场景需要对灯具控制，这时候如果环境光比较亮，可以考虑不触发动作，减少 动作导致能量消耗。 探测距离设置，一部分场景由于大量安装，或者安装的位置有所有要求，探测距离不用太远，所以可以 设置探测的距离。 探测运动延迟设置，延迟时间的设置，包括正触发，或者负触发动作。 蓝牙性能特点 完全兼容原有的蓝牙透传模块电气接口和物理接口； 内置工业级透传固件 V3.0 ，可靠稳定， 微信界面配置 串口支持设置波特率、数据位、奇偶校验、停止位、分包时间； 支持波特率(bps)：57600/74800/115200/230400/460800； 支持继电器控制，支持配置正触发和负触发 支持IO外设控制，支持IO功能配置。 二、接口定义 模块预留左右2排邮票孔，PIN 距为2.54mm，

 三、小程序配置界面

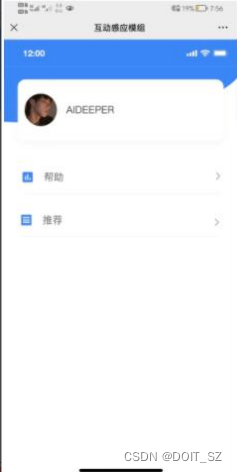

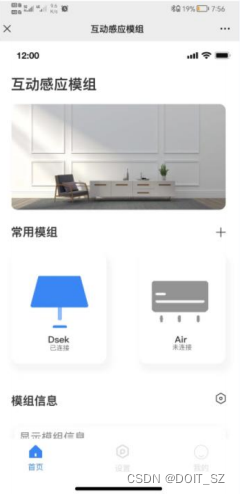

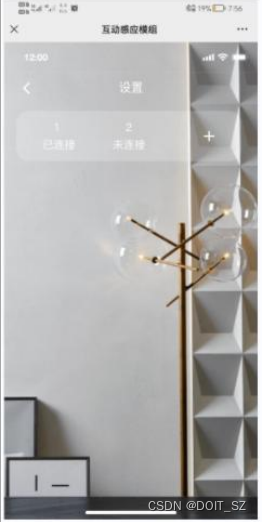

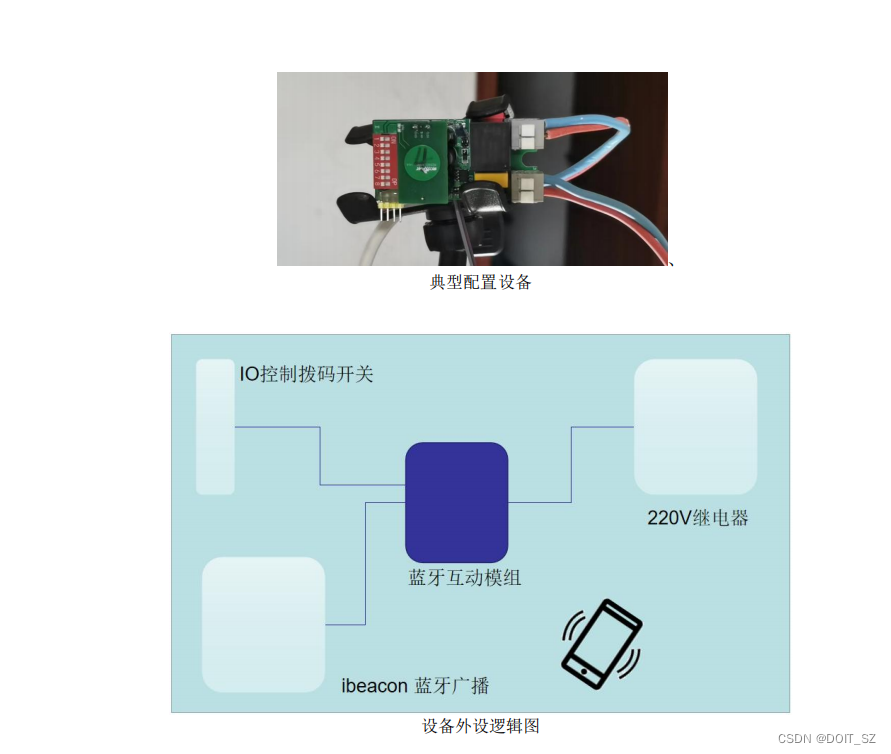

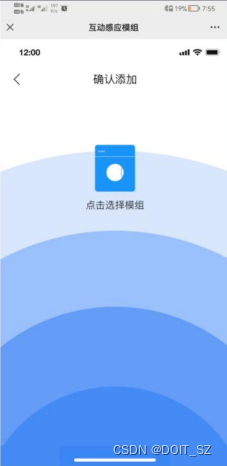

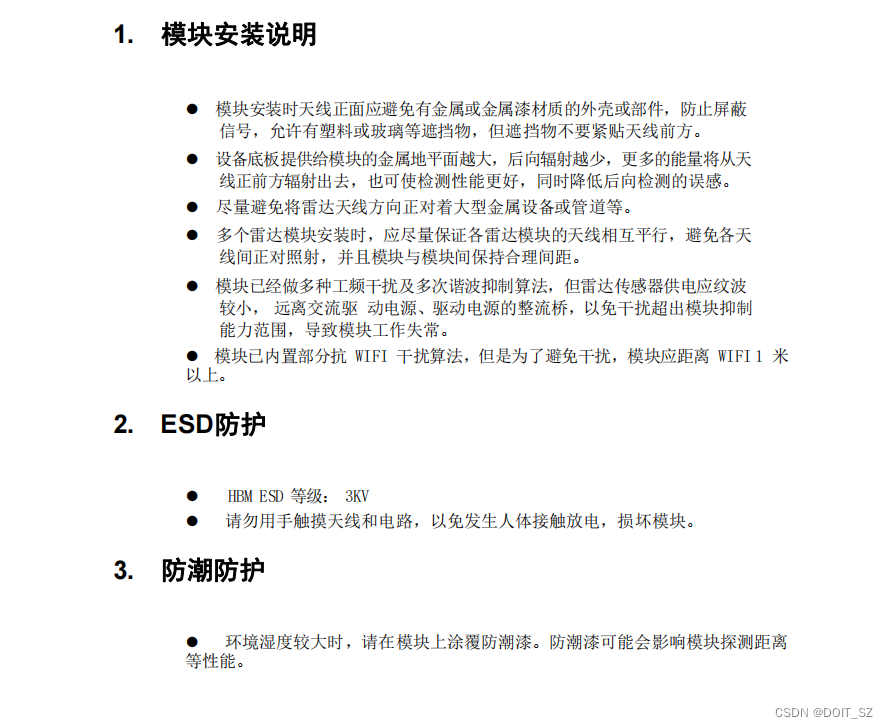

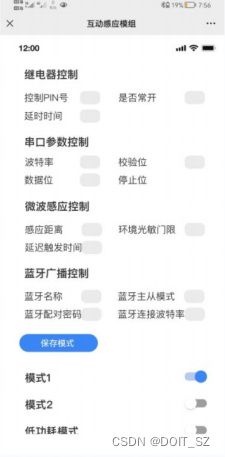

1、微信小程序，设置模组主界面，进入初始化与监听模式 本产品可以通过手机等其他智能终端的小程序蓝牙自行配置，无需其他配置工具或者 APP。 在出厂设置中，固件默认工作在透传监控模式，各种设别的蓝牙设备(支持 Android 和 IOS 、 Windows Phone 等)连接并收到该广播信号。无需配对连接。 2、打开蓝牙模块搜索界面，进入附近搜索模式，搜索附近模组设备 搜索到设备后，选择指定模组，即可对模式工作进行具体的配置，详细配置如下所示。 3、打开搜索到的设备，设置界面，调整需要使用的参数 可以选择开关三种外发模式，包括继电器模式，IO口模式，蓝牙广播模式等。 4、当前附近雷达模组的数量，以及设置连接情况 5、当前用户的信息，已经场景的模式和帮助信息 四、典型配置案例
